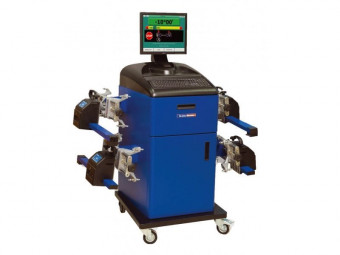

Стенд развал схождения с кордовой связью Техно Вектор Т4214N

Производство стендов «Техно Вектор» традиционно основано на сочетании импортной электронной базы, надежной механики и современных компьютерныхтехнологий. Новейшие датчики поворота и наклона с термокомпенсацией увеличивают точность и надежность изделия в целом. Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь с компьютером через USB — порт повышает скорость обмена информацией. Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.

Модификации прибора 4214N – оснащаются 6 датчиками поворота и 8 датчиками измерителями вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации прибора 4214N подключаются к компьютерной стойке посредством кабелей.

Стенд сход-развал Техно Вектор 4 назначение и область применения
Прибор обеспечивает измерение следующих основных параметров: — для передней и задней оси:

суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес *;
углы симметрии осей *.
- для передней оси (управляемые колеса):

угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.
* Данные параметры доступны в полном объеме только для стендов относящихся к категории «замкнутый контур».

Описание

Действие прибора основано на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров. Прибор содержит систему прецизионных датчиков, микро- процессорную систему обработки результатов измерений, компьютерную стойку с электронным блоком на базе персонального компьютера с принтером, бескабельное дистанционное управление и комплект вспомогательных устройств и приспособлений. Датчики скомпонованы в четырех измерительных блоках – двух передних и двух задних.

Допускается использование только двух передних измерительных блоках (ИБ) – мод. 4108, при этом, не всегда возможно установить центральное положение руля в процессе регулировки схождения.

Измерительные блоки оснащены магнито-резистивными датчиками поворота с термокомпенсацией (кордовая связь) для измерения углов в горизонтальной плоскости.

Для измерения углов развала и наклона оси поворота колеса применяются высокоточные, термокомпенсированныедатчики наклона на базе 3D MEMS технологий, способные выдержать удары до 20000 g, которые обеспечивают высокую надежность работы и точность измерений.

Применение самоцентрирующихся захватов, позволяет работать с дисками диаметром от 12 до 24 дюймов, что позволяет охватить весь спектр современных автомобилей.

В общепринятом понимании приборы подразделяют на следующие категории:

— «Замкнутый контур» — предполагает наличие 8 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять все углы смещения и симметрии.— «П – контур» (Открытый контур) – предполагает наличие 6 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять основные углы смещения осей, т. к. угол смещения переднего моста, угол движения (угол действия тяги). Не позволяет измерять угол смещения заднего моста, угол отклонения геометрической оси.- «2 ИБ» — предполагает наличие 4 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять углы схождения и смещения моста (приближенно) только на одной оси. Для измерения другой оси необходима переустановка ИБ, что связано с потерями времени. Не всегда возможно установить центральное положение руля в процессе регулировки схождения. Прибор обеспечивает контроль положения осей всех четырех колес автомобиля. Управление процессом измерений производиться путем переключения программ с помощью клавиатур пульта дистанционного управления или компьютерной стойки. Цифровая передача данных от измерительных блоков к электронному блоку управления осуществляется по сигнальным кабелям (10м).

Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь между компьютером через USB — порт повышает скорость обмена информацией.

Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.

В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля. Прибор снабжен программой калибровки измерительных датчиков икалибровочным приспособлением, позволяющими оперативно сохранять и обновлять информацию об основных параметрах датчиков. Компьютерные стойки управления прибором имеют маркировку «Т» — в случае комплектации стандартной стойкой и «S» — в случае комплектации комбинированной стойкой с ящиками для инструмента. Крышка выполнена из АБС пластика.
Модификация компьютерной стойки выбирается по желанию заказчика.

В измерительные блоки всех моделей стендов сход-развал «Техно Вектор» встроены высокоточные электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.

* — для стендов с замкнутым контуром
** — измеряется с помощью поворотных платформ
